客户痛点
使用oca光学胶全贴合过uv后，将显示屏静置一周左右，点亮lcm（液晶显示模组）检验时，发现显示屏四周发黄。

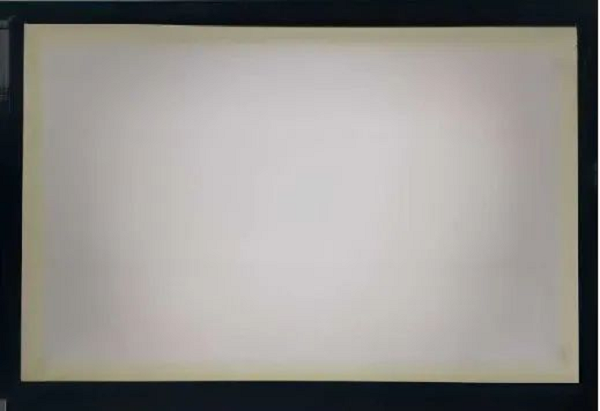

▲显示屏产品四周发黄实拍图
为解决上述客户痛点，本案例主要通过对屏幕发黄问题进行详细拆解、分析与总结。
原因分析
为了找到屏幕四周发黄的真正原因，本案例对发黄显示屏模组产品进行详细拆解分析，发现其主要原因是因为显示屏上pol（偏光片）发黄，导致lcm（液晶显示模组）点亮后在白色界面有轻微的四周发黄。

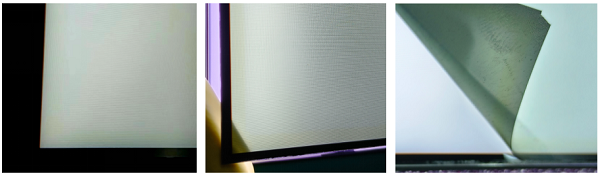

▲屏幕拆解实拍图
偏光片分类：目前pol主要分两大类，第一类是碘系pol、第二类是染色系pol。本案例显示屏产品采用的是碘系pol，当碘系pol受到环境的影响时容易与酸碱物料发生化学反应，导致pol中间pva偏光层中的碘分子流失，引发pol发黄。
偏光片的显色机理：偏光片的显色机理：偏光作用依赖于pva吸附的不同形态的碘离子，pva在延伸的过程中，与i2和ki在硼酸的作用下会生成i3－b（or）x－pva 和i5－b（or）x－pva，当pol制成i3（吸收短波长－蓝光区间）和i5（吸收长波长－红光区间）浓度达到一定的程度，此时pol呈灰色。

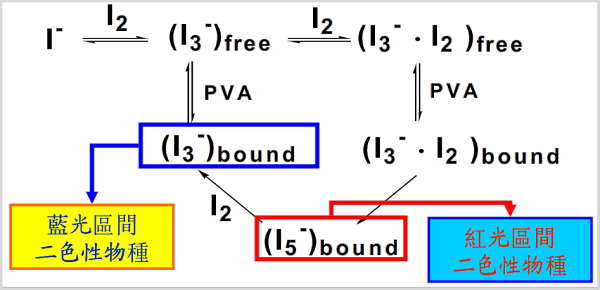

▲偏光片显色机理流程示意图
偏光片发黄原理：当pol受到uv光、酸性物质（例于含酸的oca）、温湿度等综合因素的影响时，pol的pva层内的i5离子浓度随碘分子流失而降低，而i2与i3－皆吸收蓝光，从而导致pol黄变。
▲偏光片发黄原理图
偏光片反应原理：h20 i3﹣i5﹣complex i5﹣and i3﹣i5﹣→ i3﹣＋i2 h﹢＋h20
▲偏光片反应原理图
不同酸性oca对比验证基于本文中发黄的pol（偏光片）、lcm（液晶显示模组）和cg（盖板），选用ph值为5．22（常规oca产品）和6．82（高仁g93系列）的oca光学胶进行对比验证，验证结果显示在相同环境下pol四周发黄与oca的酸性强相关，ph值越低，酸性越强，导致pol边缘发黄。
▲第三方测试报告
验证流程：oca＋cg贴合 → cg＋oca＋lcm真空贴合 → 脱泡 → uv固化（ls120实测uv能量＞4000mj） → 静置一周 → 检验，结果如下：
基于如上验证数据及结论，采用ph值为6．82（高仁g93系列）的oca进行全贴合，静置一周后，屏幕未发现异常现象，从根本上解决了静置后pol四周发黄的问题。
据了解，g93系列oca产品，采用三层结构设计，偏中性，段差填充率高，适用中大尺寸（10．1－100寸）产品贴合，能够解决中大尺寸出现的气泡、mura问题，且耐候性能优异。
以上信息仅供参考，产品使用效果还需根据实际情况去贴合验证。
