poe以太网供电技术的发展势头十分强劲，这一技术可简化用电设备的安装和部署，省去了需要设置独立输电的专用线。现如今，poe以太网供电技术应用十分广泛，在安防、通信以及智能电网等工业系统，用以实现系统内的数据、视频传输、流量控制、以及通过总线实现供电。但由于工业以太网工作环境的严苛，对于poe以太网供电端口的浪涌及静电防护必不可少，接下来电路保护器件厂家东沃电子（dowosemi）下面就poe以太网供电端口浪涌保护防护方案做个介绍：

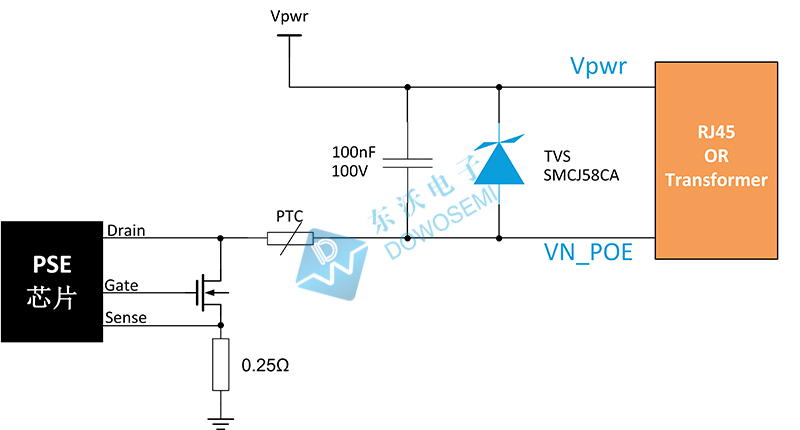

1.供电端设备pse浪涌保护方案
首先看到供电端设备pse端，主要包含pse芯片，mos管（有些pse芯片mos管是集成在芯片里面的），自恢复保险丝，还有tvs管，一般这个tvs管保护电压是58v的。这个电阻是用来检测poe传输的电流的，一般是零点几欧姆。vpwr网络和vn_poe信号接到网络变压器中心抽头或者rj45。

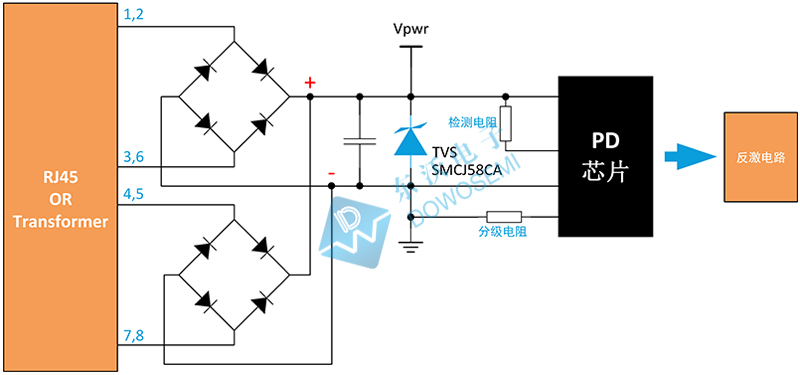

2.受电端设备pd浪涌保护方案
受电端设备pd端会有两个整流桥，一个接在网线1236对应的网络变压器的中心抽头，另一个接网线4578对应的网络变压器中心抽头或者rj45的4578引脚，这两个整流桥的目的是无论12和36，45和78为正还是负，都会保证上面为正下面为负。然后pd芯片还会作为后面反激电路的控制芯片，把poe标准的37-57v降到我们板级需要的12v或者其它电压。

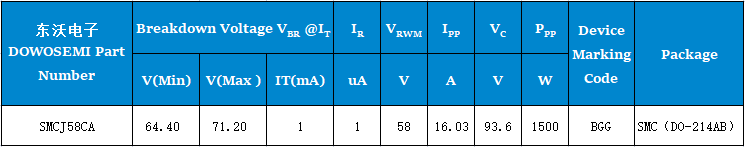

方案优点：无论pse或pd端电路设计，针对电源输入接口及输出poe交换芯片都需要进行浪涌防护应用，推荐使用国产tvs管品牌厂家东沃电子的tvs瞬态抑制二极管smcj58ca，双向防护、工作电压58v、最小击穿电压64.4v、反向漏电流1μa、峰值脉冲功率1500w，esd防护等级满足iec61000-4-2标准±15kv（空气放电）/±8kv（接触放电），以下是东沃电子tvs二极管smcj58ca的主要电气参数：
工作电压：58v
击穿电压（最小）：64.4v
击穿电压（最大）：71.20
钳位电压：93.6v
峰值脉冲电流：16.03
反向漏电流：1ua
峰值脉冲功率：1500w
封装形式：do-214ab
工作结温：-55-150℃
阻燃等级：ul 94v-0
以上是东沃poe以太网供电系统浪涌保护典型方案，如有特殊需求，欢迎前来探讨。浪涌静电保护方案，找东沃电子，电路防护不迷路！东沃电子推出的tvs二极管smcj58ca现已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费emc测试、免费方案整改设计、免费选型！
原文标题 : poe供电端设备pse浪涌保护方案设计图
